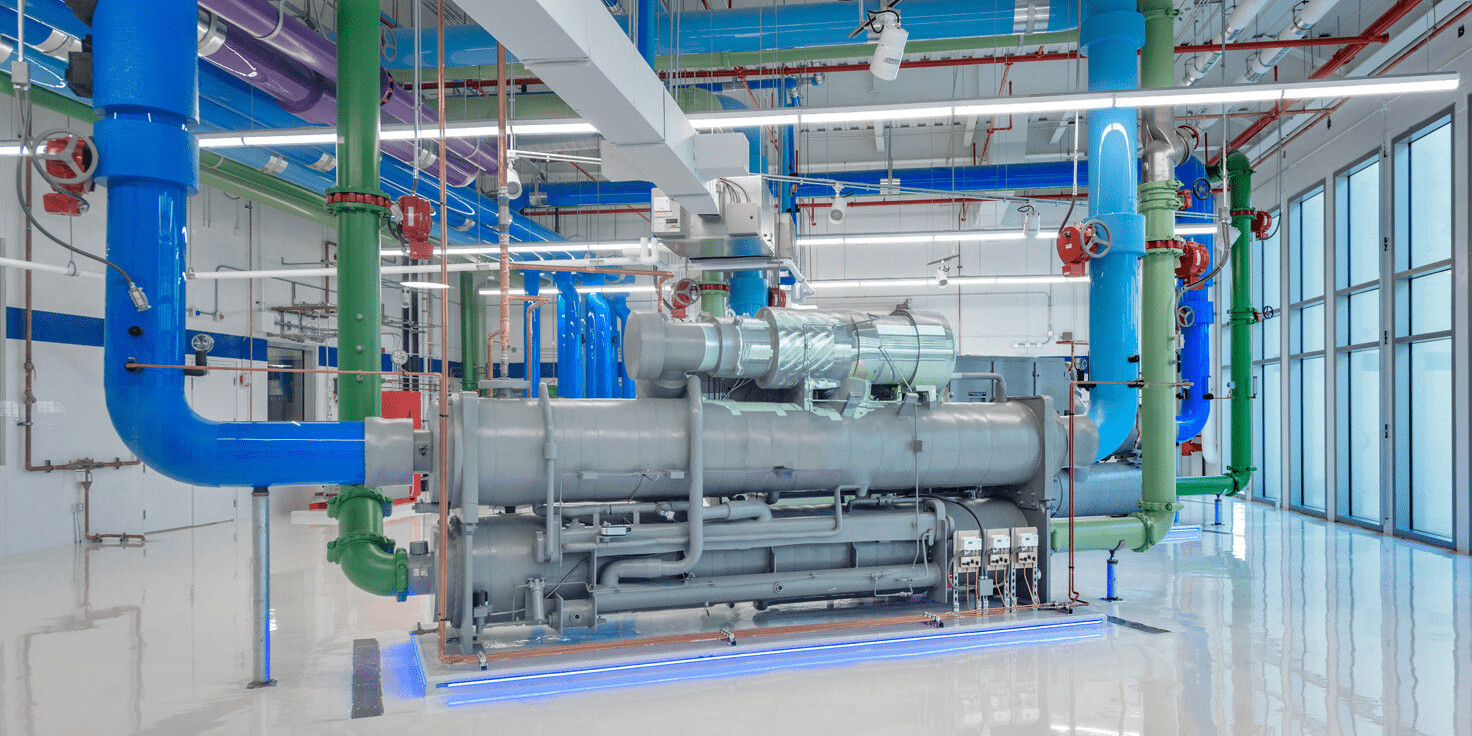

Van (Valve) và các thiết bị đường ống nước chiếm một vị trí quan trọng trong hệ thống Chiller, nó đảm bảo an toàn cho sự vận hành của hệ thống. Bên cạnh đó còn cung cấp các thống số giúp kỹ sư vận hành có thể đánh giá khách quan về trình trạng hệ thống.
1. Van cổng (Gate valve)
- Dùng để đóng mở nguồn nước, khi mở hoàn toàn, van cổng không có vật cản trong đường ống dẫn tới lực cản dòng chảy rất thấp. Được sủ dụng với các đường kính ống lớn vì dễ dàng lắp đặt và ít phức tạp hơn các loại van khác có kích thước lớn.
2. Van cầu (Globe valve)
- Thường dùng để điều chỉnh dòng chảy trong đường ống, khắc phục được nhược điểm dòng nước đập vào cửa van gây hư hỏng của van cổng nhưng có giá thành đăt, được dùng trong hệ thống có áp cao.
3. Lọc chữ Y (Y strainer)
- Thiết bị lọc cặn, đặt ở đầu hút của bơm, ống nước lạnh vào FCU, AHU.
4. Khớp nối mềm (Flexible connector):
- Ddược gắn ở đầu đẩy và đầu hút của bơm, đầu nước vào và ra của FCU, AHU với mục đích giảm sự rung động của Chiller, bơm, AHU, FCU, Cooling Tower lên đường ống.
5. Van một chiều (Check valve):
- Luôn được gắn ở đầu bơm với mục đích chống dòng chảy ngược và bảo vệ bơm, có 2 loại van 1 chiều:
- Van 1 chiều loại nâng: Sử dụng cho ống nằm ngang
- Van 1 chiều loại lật: Sử dụng cho ống thẳng đứng
6. Đồng hồ đo áp lực (Pressure gauge):
- Dùng để đo áp lực nước trong đường ống, được gắn ở đầu đẩy hoặc đầu hút của bơm, đầu nước vào và ra của FCU, AHU.
7. Nhiệt kế (Thermometer):
- Dùng để đo nhiệt độ nước, thường được lắp ở ống vào và ra của bình bay hơi, bình ngưng tụ, tháp giải nhiệt, AHU, FCU.
8. Van xả khí tự động (Automatic air vent):
- Dùng để xả khí tự động trong hệ thống, gắn ở phòng bơm hoặc nơi cao nhất trong hệ thống
9. Van cân bằng (Balancing valve):
- Dùng để điều chỉnh áp suất nước của các nhánh ống, qua đó đảm bảo lưu lượng nước qua các ống đúng với giá trị thiết kế, được gắn trên ống nước lạnh hồi chính của mỗi tầng, AHU hay FCU, ống nước lạnh và nước giải nhiệt ra khỏi Chiller.
10. Công tắc dòng chảy (Flow Switch):
- Dùng để bảo vệ Chiller, khi không có nước chảy trong ống, Chiller sẽ không hoạt động, được gắn trên ống nước lạnh và giải nhiệt trước khi vào Chiller.
Bên cạnh các van và phụ kiện chính, tùy vào yêu cầu về hệ thống mà sẽ có thêm các loại van và phụ kiện khác.
