FCU hồi trần tự do và hồi ống gió là gì?
Chúng ta thường bắt gặp không ít bản vẽ thiết kế, thi công trong hệ thống điều hòa không khí và thông gió với giải pháp thiết kế FCU hồi trần tự do và FCU hồi ống gió. Vậy khi nào chúng ta chọn giải pháp thiết kế hồi trần tự do và khi nào thiết kế hồi ống gió? Ưu điểm và nhược điểm của 2 giải pháp trên là gì?
I. Giới thiệu chung:
- FCU hồi ống gió
- Thiết bị chính : Miệng gió hồi + họp chụp miệng gió, Ống gió hồi, Hộp gió hồi (Tiêu âm hồi), FCU, Hộp Gió cấp (Tiêu âm cấp), Ống gió cấp, Hộp chụp miệng gió + miệng gió cấp.
- Nguyên lý hoạt động: Không khí sau khi được xử lý nhiệt (nhiệt độ và độ ẩm) ở dàn Coil sẽ được quạt của FCU đẩy đến không gian điều hòa thông qua kênh gió cấp. Không khí lạnh sau khi hoàn thành nhiệm vụ loại bỏ nhiệt thừa cho không gian được quạt FCU hút về thông qua kênh gió hồi để xử lý nhiệt và tiếp tục chu trình.

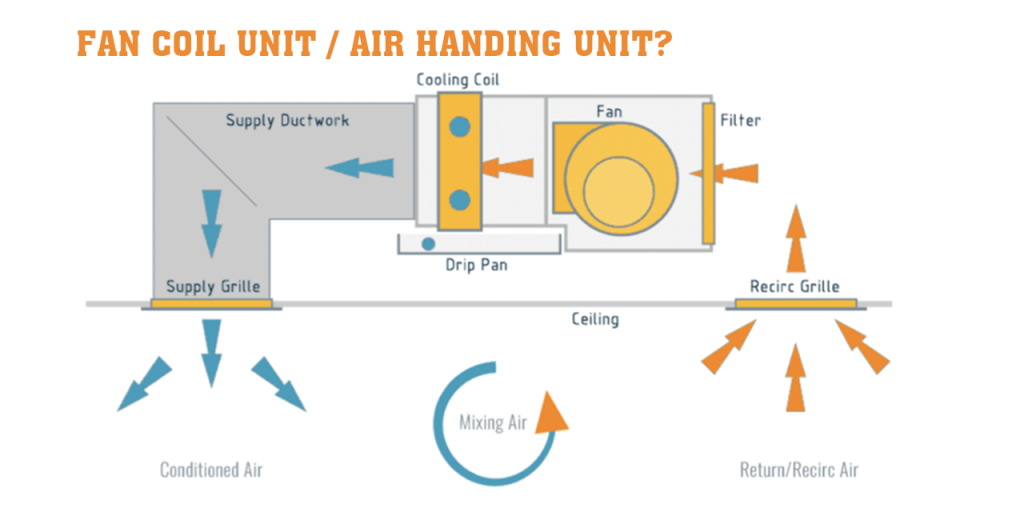

- FCU hồi trần tự do
- Thiết bị chính: Miệng gió hồi, Hộp gió hồi (có hoặc không), FCU, Hộp gió cấp, Ống gió cấp, Hộp chụp miệng gió + miệng gió cấp.
- Nguyên lý hoạt động: Không khí sau khi được xử lý nhiệt (nhiệt độ và độ ẩm) ở dàn Coil sẽ được quạt của FCU đẩy đến không gian điều hòa thông qua kênh gió cấp. Không khí lạnh sau khi hoàn thành nhiệm vụ loại bỏ nhiệt thừa cho không gian điều hòa sẽ được hút lên không gian trần giả do chênh lệch áp suất (không gian trần giả áp âm so với không gian điều hòa). Sau đó quạt FCU hút không khí trong khu vực trần giả để xử lý nhiệt và tiếp tục làm lạnh cho không gian điều hòa.
II. Ưu điểm và nhược điểm:
- FCU hồi ống gió
- Ưu điểm:
- Ít ồn hơn do có kênh gió cấp và gió hồi cho FCU.
- Đảm bảo lưu lượng gió cấp và hồi đúng với giá trị thiết kế (Do không hao hụt trong quá trình FCU hoạt động như rò rỉ qua khe hở trần, lỗ xuyên tường,…).
- Không tốn năng lượng làm lạnh trần giả.
- Hạn chế việc gây đọng sương không gian trần khi không gian liền kề có nhiệt độ thấp.
- Kiểm soát được mùi do hệ kín không thông với không gian điều hòa xung quanh.
- Nhược điểm:
- Tốn chi phí đường ống gió hồi.
- Tổn thất áp cho quạt FCU (hạn chế chiều dài ống gió cấp).
- Quá trình combine với các hệ phức tạp.
- Có thể có lỗ thăm trần mất thẩm mỹ do vướn đường ống gió hồi không thể đặt FCU sát tường.
- Ưu điểm:
- FCU hồi trần tự do
- Ưu điểm:
- Tiết kiệm vật tư ống gió do không có kênh gió hồi thậm chí cả tiêu âm hồi.
- Đường ống gió cấp có thể phân phối gió lạnh xa hơn do không mất áp suất trên đường gió hồi.
- Bố trí máy dễ dàng hơn do không vướn đường gió hồi.
- Vị trí lổ thăm trần thẩm mỹ hơn.

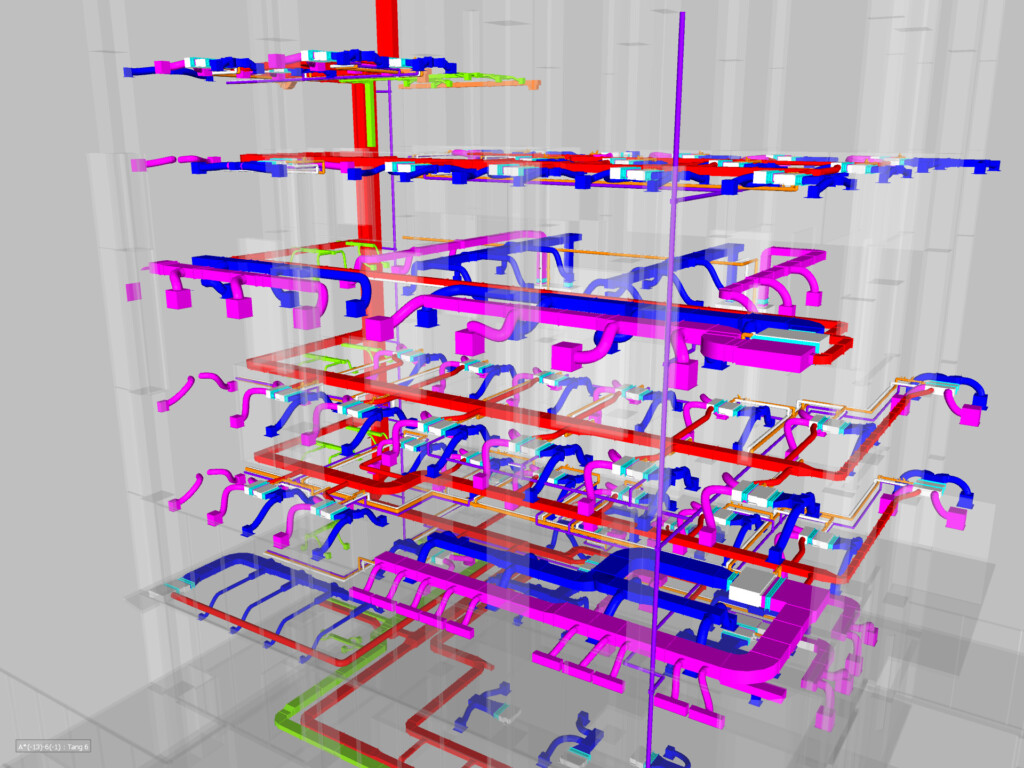

- Tiết kiệm thời gian combine hệ MEPF.
- Nhược điểm:
- Có thể gây ồn hơn khi sử dụng quạt FCU với cấp gió cao (Có thể khắc phục một phần nếu sử dụng tiêu âm hồi)
- Không gian trần phải được kín (Tránh tổn thất năng lượng và không thể đạt tiện nghi nhiệt như tính toán).
- Tốn năng lượng làm lạnh trần giả
- Thời gian đầu sử dụng máy sẽ dơ hơn do bụi từ việc xây dựng.
- Có khả năng đọng sương không gian trần nếu không gian tiếp giáp có nhiệt độ thấp.
- Ưu điểm:
III. Kết Luận:
- Với ưu điểm và nhược điểm kể trên tùy thuộc vào công năng, quy mô công trình mà chúng có thể chọn phương án phú hợp.
- Những khu vực đóng trần thạch cao cần tính thẩm mỹ cao để kết hợp bố trí đèn và lỗ thăm trần như lễ tân, văn phòng riêng, phòng ngủ Khách sạn,… Ta có thể chọn phương án hồi trần tự do để tiết kiệm chi phí.
- Không gian bệnh viện trách nhiễm chéo và cần điều chỉnh áp suất (âm, dương) theo nhu cầu sử dụng thì ta nên chọn phương án hồi ống gió.
- Phòng ngủ, văn phòng,… có chung không gian trần giả với nhà ăn, phòng bếp ta hạn chế sử dụng hồi trần tự do để trách ảnh hưởng mùi.
